Visualización de datos con ggplot2

Minicurso de R · Módulo 3

R
visualización
ggplot2
gráficos
La gramática de gráficos en la práctica: geometrías, color, facetas, leyendas, ajustes y gráficos interactivos, con criterios para elegir el gráfico adecuado.
Author

Mauricio Romero

Published

September 25, 2026

Duración estimada: 3 horas · Nivel: intermedio · Prerrequisitos: Módulo 2 (datos en formato largo).

Objetivos de aprendizaje

Al terminar este cuaderno podrás:

  1. Construir un gráfico como una suma de capas usando la gramática de gráficos.
  2. Elegir la geometría adecuada según el tipo de variable y la pregunta.
  3. Usar color de forma legible y accesible (incluyendo personas con daltonismo).
  4. Dividir un gráfico en facetas, combinar paneles y ajustar leyendas y temas.
  5. Representar incertidumbre (barras de error, bandas) y detectar valores atípicos.
  6. Guardar figuras con calidad de publicación y crear versiones interactivas.
library(tidyverse)
library(palmerpenguins)
library(patchwork)
library(scales)
set.seed(2026)

# Un tema común para todo el cuaderno
theme_set(theme_minimal(base_size = 12) +
            theme(plot.title.position = "plot",
                  panel.grid.minor = element_blank()))

1. Teoría: la gramática de gráficos

Un gráfico de ggplot2 se construye combinando componentes independientes (Wilkinson, 2005; Wickham, 2010):

Componente Pregunta Ejemplo
Datos ¿Qué se grafica? penguins
Estéticas (aes) ¿Qué variable va a qué propiedad visual? x, y, colour, size, shape
Geometrías (geom_*) ¿Con qué formas? puntos, líneas, barras
Escalas (scale_*) ¿Cómo se traduce un valor a una propiedad visual? ejes, paletas de color
Facetas (facet_*) ¿Se divide en paneles? un panel por especie
Coordenadas (coord_*) ¿Qué sistema de ejes? cartesiano, polar, invertido
Tema (theme_*) ¿Cómo se ve el resto? fuentes, fondos, cuadrículas

Se suman con +. Empecemos con el gráfico más simple, un diagrama de dispersión, y agreguemos una capa a la vez:

p <- ggplot(penguins, aes(flipper_length_mm, body_mass_g))

g_a <- p + geom_point() + labs(title = "a")
g_b <- p + geom_point(aes(colour = species)) + labs(title = "b")
g_c <- p + geom_point(aes(colour = species), alpha = 0.6) +
  geom_smooth(aes(colour = species), method = "lm", se = FALSE) + labs(title = "c")

g_a | g_b | g_c

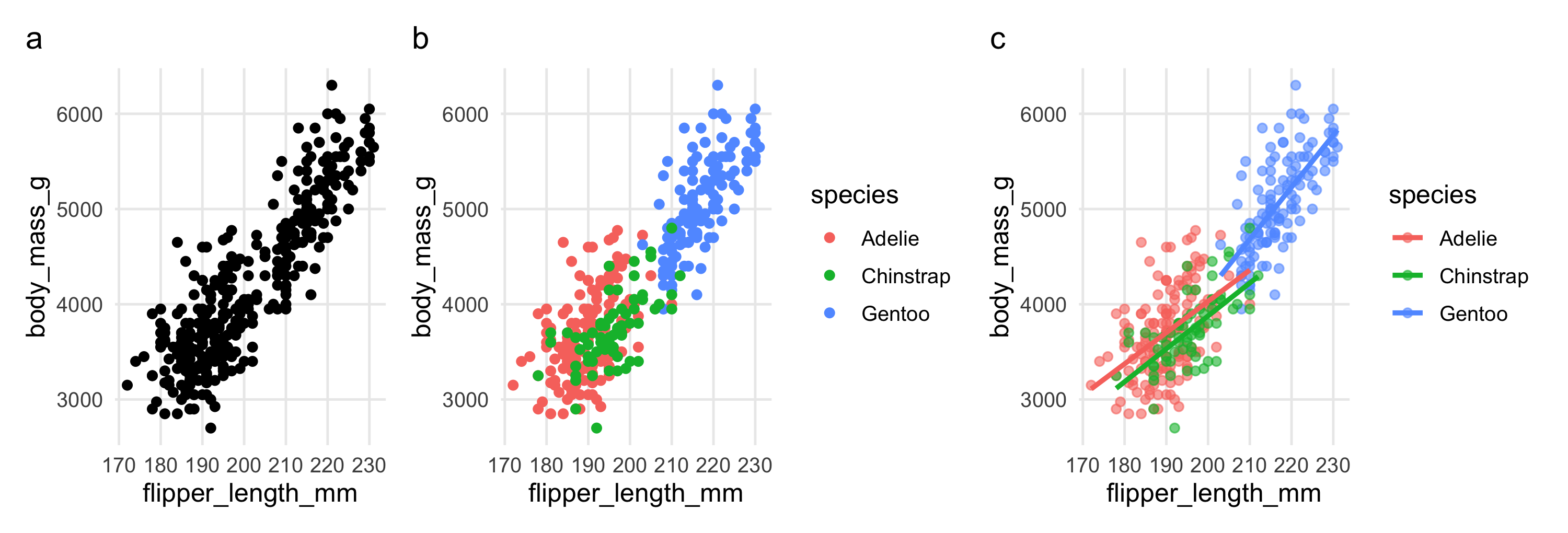

Figure 1: El mismo gráfico construido capa a capa: (a) datos y geometría, (b) color por especie, (c) recta de ajuste por especie.
TipConsejo: dónde poner aes()

Una estética puesta en ggplot(aes(...)) la heredan todas las capas. Puesta dentro de un geom_* solo afecta a esa capa. Si quieres un color fijo (no ligado a una variable), va fuera de aes(): geom_point(colour = "red").

2. Elegir el gráfico según la pregunta

Quiero mostrar… Variables Geometría
La distribución de una variable 1 numérica geom_histogram(), geom_density()
Comparar distribuciones entre grupos numérica + categórica geom_boxplot(), geom_violin(), geom_jitter()
Una relación 2 numéricas geom_point() + geom_smooth()
Una evolución en el tiempo numérica + fecha geom_line()
Cantidades por categoría numérica + categórica geom_col() (barras)
Composición o proporciones categóricas geom_bar(position = "fill")

Distribuciones

pd <- drop_na(penguins, body_mass_g)

h <- ggplot(pd, aes(body_mass_g)) +
  geom_histogram(bins = 25, fill = "grey70", colour = "white") +
  labs(x = "Masa (g)", y = "Frecuencia", title = "Histograma")

d <- ggplot(pd, aes(body_mass_g, fill = species)) +
  geom_density(alpha = 0.55, colour = NA) +
  scale_fill_brewer(palette = "Set2", name = NULL) +
  labs(x = "Masa (g)", y = "Densidad", title = "Densidad") +
  theme(legend.position = "bottom")

b <- ggplot(pd, aes(species, body_mass_g, colour = species)) +
  geom_jitter(width = 0.15, alpha = 0.4, size = 1) +
  geom_boxplot(fill = NA, colour = "black", outlier.shape = NA, width = 0.5) +
  scale_colour_brewer(palette = "Set2", guide = "none") +
  labs(x = NULL, y = "Masa (g)", title = "Caja + puntos")

h | d | b

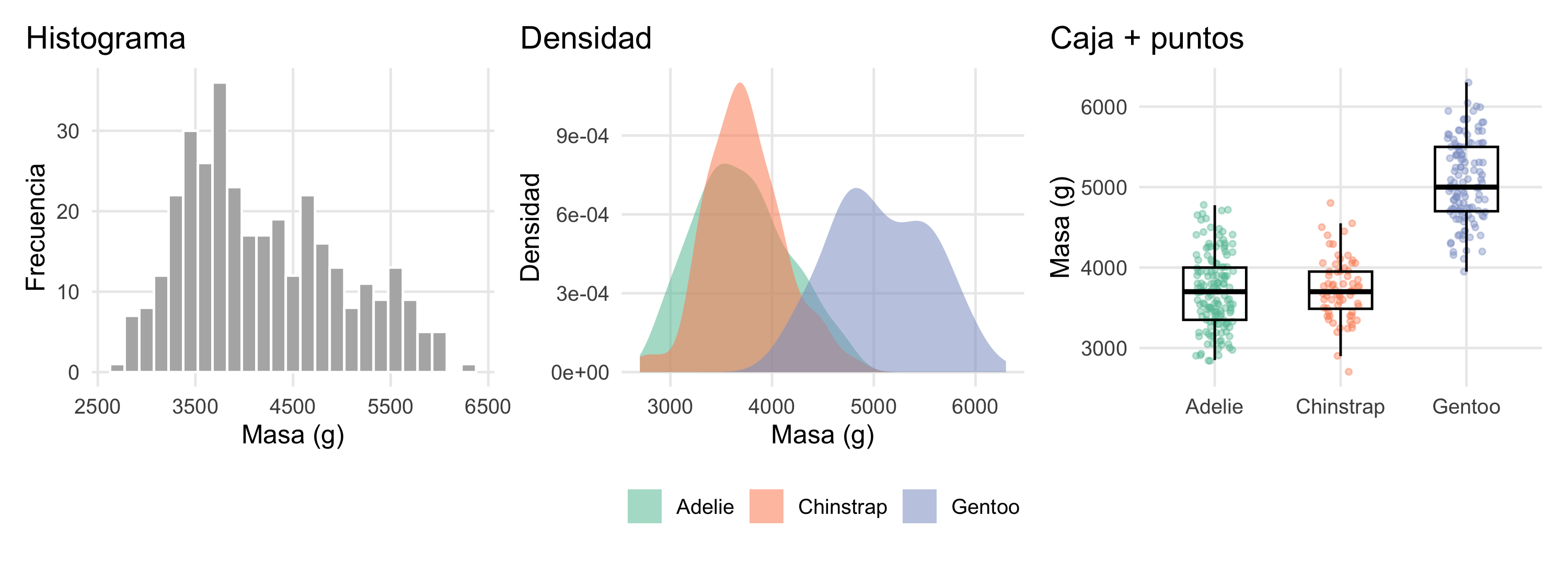

Figure 2: Tres formas de mostrar la distribución de la masa corporal: histograma, densidad por especie y diagrama de cajas con los puntos individuales.

Un diagrama de cajas resume la distribución con cinco números: la mediana (línea central), el primer y tercer cuartil (bordes de la caja) y los bigotes, que llegan hasta el dato más lejano que esté a menos de 1,5 veces el rango intercuartílico (\(IQR = Q_3 - Q_1\)) de la caja. Los puntos más allá de los bigotes se marcan como posibles valores atípicos.

# Identificar los valores atípicos con la regla de 1.5 * IQR
atipicos <- function(x) {
  q <- quantile(x, c(0.25, 0.75), na.rm = TRUE)
  iqr <- diff(q)
  x < q[1] - 1.5 * iqr | x > q[2] + 1.5 * iqr
}

penguins |>
  drop_na(body_mass_g) |>
  group_by(species) |>
  filter(atipicos(body_mass_g)) |>
  select(species, island, sex, body_mass_g)
# A tibble: 2 × 4
# Groups:   species [1]
  species   island sex    body_mass_g
  <fct>     <fct>  <fct>        <int>
1 Chinstrap Dream  male          4800
2 Chinstrap Dream  female        2700
WarningUn valor atípico no es un error

Antes de eliminar un dato extremo verifica si es un error de medición o de digitación, o si es un valor real e informativo. Documenta siempre qué hiciste y por qué.

Barras con incertidumbre

Un promedio sin su incertidumbre es media historia. El intervalo de confianza del 95 % de la media es \(\bar{x} \pm t_{0.975,\,n-1}\, s/\sqrt{n}\):

resumen <- penguins |>
  drop_na(body_mass_g, sex) |>
  group_by(species, sex) |>
  summarise(n = n(), media = mean(body_mass_g), ee = sd(body_mass_g) / sqrt(n),
            ic = qt(0.975, n - 1) * ee, .groups = "drop")

ggplot(resumen, aes(species, media, colour = sex)) +
  geom_pointrange(aes(ymin = media - ic, ymax = media + ic),
                  position = position_dodge(width = 0.4), size = 0.7) +
  scale_colour_manual(values = c(female = "#e76f51", male = "#264653"),
                      labels = c("Hembra", "Macho"), name = NULL) +
  labs(x = NULL, y = "Masa corporal (g)")

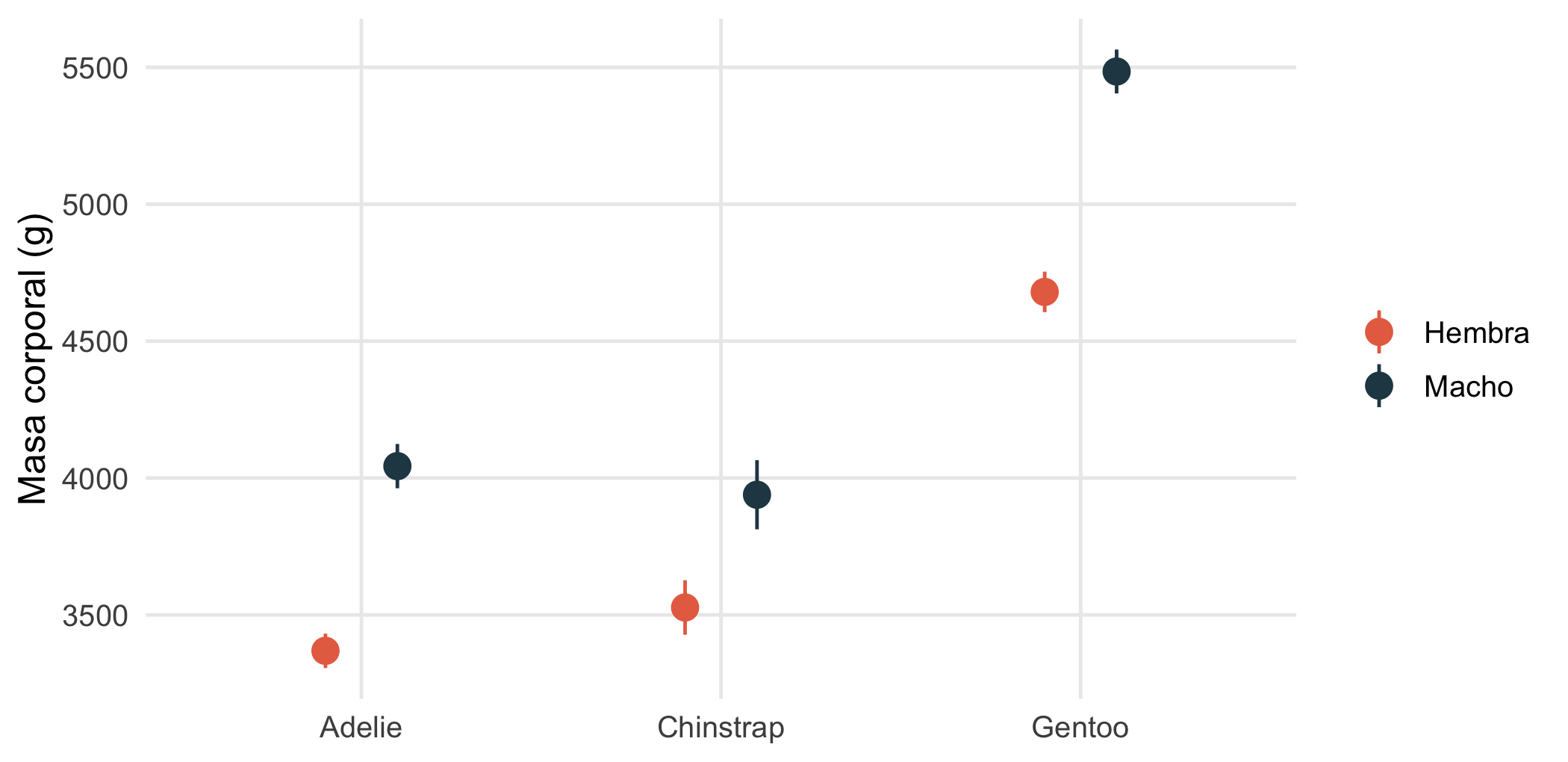

Figure 3: Masa media por especie y sexo con su intervalo de confianza del 95 %. Los puntos con barras de error son más informativos que barras que parten desde cero cuando lo que importa es comparar diferencias.

Relaciones y ajustes

geom_smooth() agrega una curva de tendencia. Con method = "lm" se ajusta un modelo lineal (o polinomial con formula) y con method = "loess" una curva local flexible.

n <- 80
sim <- tibble(x = runif(n, 0, 10), y = 3 + 2 * x - 0.22 * x^2 + rnorm(n, sd = 1.2))

base <- ggplot(sim, aes(x, y)) + geom_point(alpha = 0.6, colour = "grey30")

(base + geom_smooth(method = "lm", colour = "#e76f51", fill = "#e76f51", alpha = 0.2) + labs(title = "Recta")) |
(base + geom_smooth(method = "lm", formula = y ~ poly(x, 2), colour = "#2a9d8f", fill = "#2a9d8f", alpha = 0.2) + labs(title = "Polinomio grado 2")) |
(base + geom_smooth(method = "loess", formula = y ~ x, colour = "#264653", fill = "#264653", alpha = 0.2) + labs(title = "LOESS"))

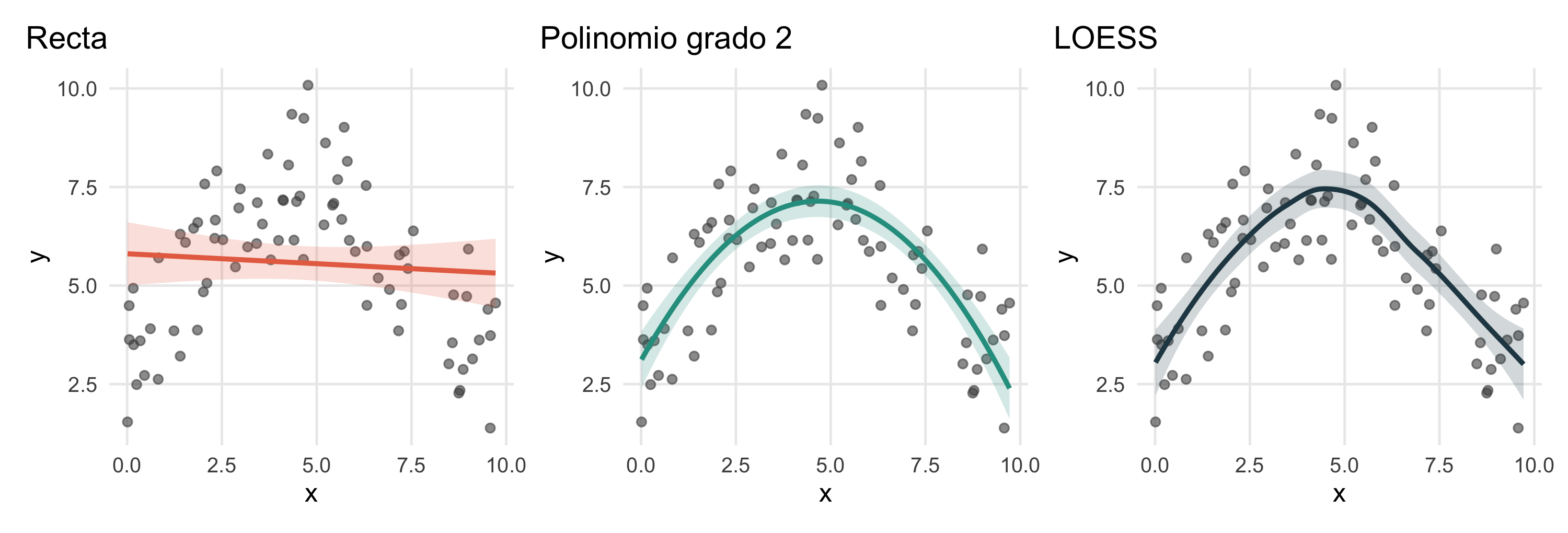

Figure 4: Tres ajustes sobre los mismos datos: recta, polinomio de grado 2 y LOESS. La banda gris es el intervalo de confianza del 95 % de la curva.

Cuando la relación se ve curva, una recta subestima el patrón; el polinomio de grado 2 lo captura con solo un parámetro adicional. Un grado demasiado alto sobreajusta: sigue el ruido y predice mal datos nuevos.

3. Color

El color es la estética más poderosa y la más mal usada. Tres reglas prácticas:

  1. Categorías sin orden → paleta cualitativa (Set2, Dark2, Okabe-Ito).
  2. Valores ordenados de bajo a alto → paleta secuencial (viridis, Blues).
  3. Valores con un punto medio importante (anomalías, diferencias) → paleta divergente (RdBu) centrada en cero.

Además, cerca del 8 % de los hombres tiene alguna forma de daltonismo, por lo que debes evitar depender solo de rojo-verde. Las paletas viridis y Okabe-Ito están diseñadas para ser distinguibles.

okabe <- c("#E69F00", "#56B4E9", "#009E73", "#F0E442", "#0072B2", "#D55E00", "#CC79A7")

cual <- ggplot(pd, aes(flipper_length_mm, body_mass_g, colour = species)) +
  geom_point(alpha = 0.7) +
  scale_colour_manual(values = okabe[c(2, 6, 3)], name = NULL) +
  labs(title = "Cualitativa", x = "Aleta (mm)", y = "Masa (g)") +
  theme(legend.position = "bottom")

secu <- ggplot(pd, aes(flipper_length_mm, body_mass_g, colour = bill_length_mm)) +
  geom_point(alpha = 0.8) +
  scale_colour_viridis_c(name = "Pico (mm)") +
  labs(title = "Secuencial", x = "Aleta (mm)", y = NULL) +
  theme(legend.position = "bottom")

dive <- pd |> mutate(z = as.numeric(scale(body_mass_g))) |>
  ggplot(aes(flipper_length_mm, body_mass_g, colour = z)) +
  geom_point(alpha = 0.8) +
  scale_colour_distiller(palette = "RdBu", limits = c(-3, 3), direction = 1, name = "Puntaje z") +
  labs(title = "Divergente", x = "Aleta (mm)", y = NULL) +
  theme(legend.position = "bottom")

cual | secu | dive

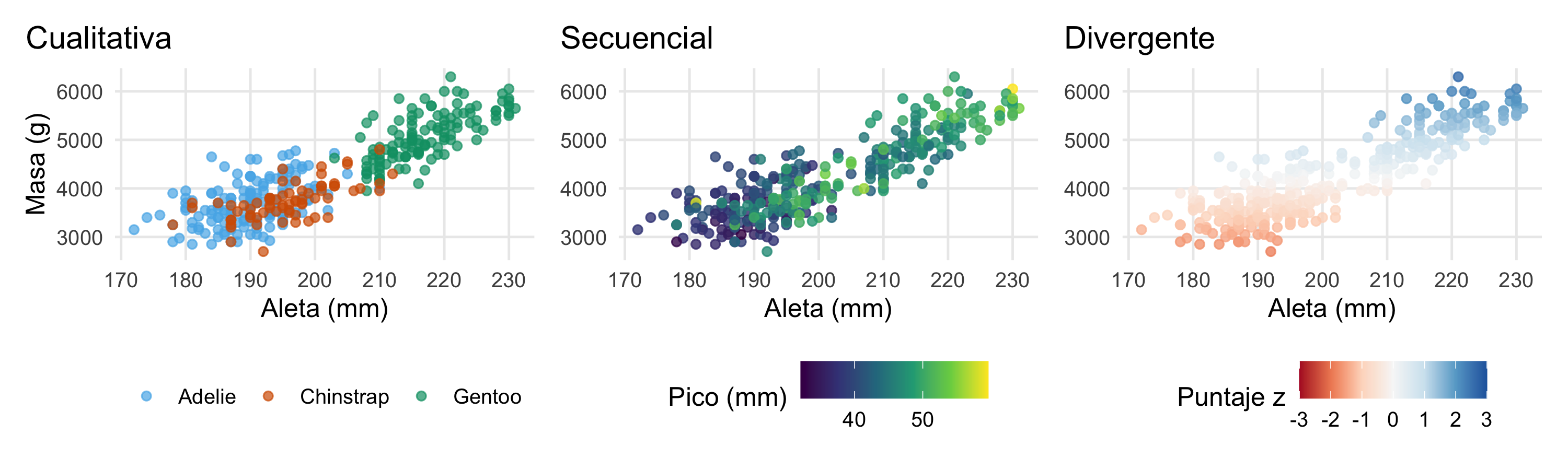

Figure 5: Tres tipos de paleta: cualitativa (Okabe-Ito), secuencial (viridis) y divergente (RdBu).

4. Series de tiempo y anomalías

Las series temporales se grafican con geom_line(). Un caso frecuente en ciencias del clima es resaltar las anomalías positivas y negativas respecto a una referencia, como en los índices de El Niño. Simulamos un índice mensual con un ciclo de unos 4 años:

meses <- seq(as.Date("2000-01-01"), by = "month", length.out = 240)
indice <- 1.1 * sin(2 * pi * (1:240) / 48) + arima.sim(list(ar = 0.8), n = 240, sd = 0.35)

serie <- tibble(fecha = meses, indice = as.numeric(indice)) |>
  mutate(positivo = pmax(indice, 0), negativo = pmin(indice, 0))

ggplot(serie, aes(fecha)) +
  geom_ribbon(aes(ymin = 0, ymax = positivo), fill = "#d1495b") +
  geom_ribbon(aes(ymin = negativo, ymax = 0), fill = "#2e6fa7") +
  geom_hline(yintercept = 0, linewidth = 0.3) +
  labs(x = NULL, y = "Anomalía")

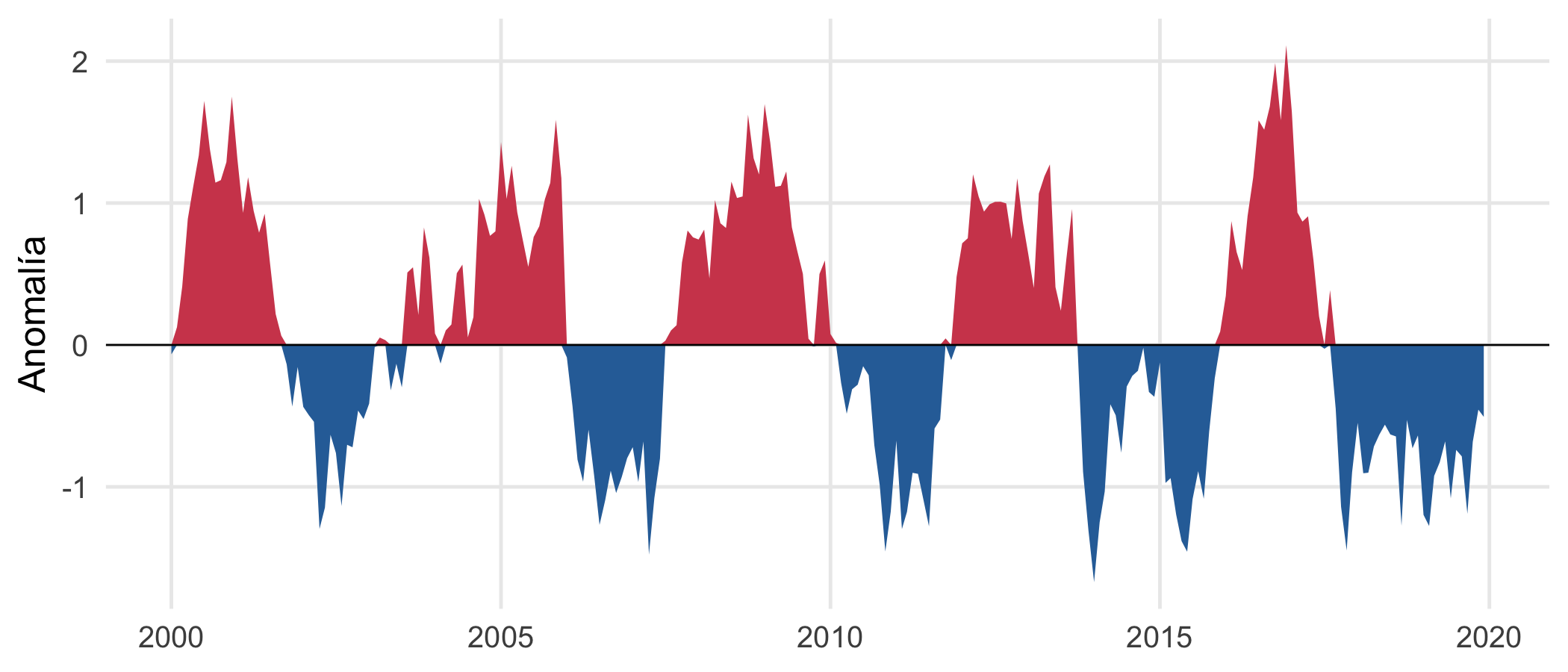

Figure 6: Índice climático simulado con anomalías positivas (rojo) y negativas (azul). Rellenar por encima y por debajo de cero facilita leer las fases del ciclo.
WarningEvita los ejes secundarios

Dos series con escalas distintas en un mismo gráfico (eje y izquierdo y derecho) pueden sugerir correlaciones falsas porque quien dibuja controla la escala de cada eje. Es preferible dos paneles con el mismo eje x, uno encima del otro.

economics |>
  filter(date >= as.Date("2000-01-01")) |>
  select(date, `Desempleo (miles)` = unemploy, `Ahorro personal (%)` = psavert) |>
  pivot_longer(-date) |>
  ggplot(aes(date, value)) +
  geom_line(colour = "#264653") +
  facet_wrap(~ name, ncol = 1, scales = "free_y") +
  labs(x = NULL, y = NULL)

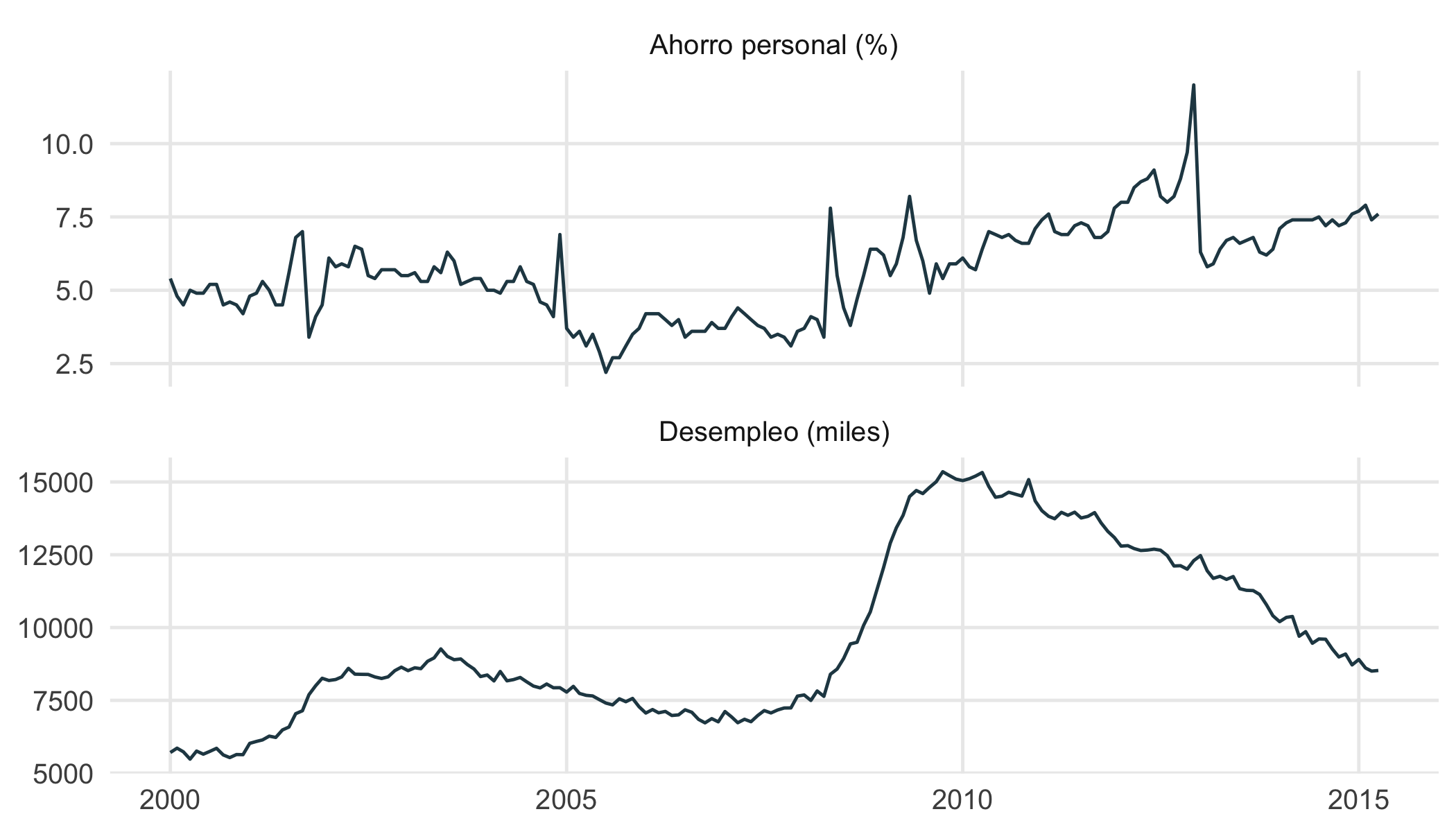

Figure 7: Dos series con unidades distintas en paneles apilados que comparten el eje del tiempo.

5. Facetas y paneles

Las facetas repiten el mismo gráfico para cada nivel de una variable, lo que compara subgrupos sin sobrecargar un solo panel:

pd2 <- drop_na(penguins, sex)

ggplot(pd2, aes(bill_length_mm, bill_depth_mm)) +
  geom_point(aes(colour = sex), alpha = 0.7) +
  geom_smooth(method = "lm", se = FALSE, colour = "black", linewidth = 0.6) +
  facet_wrap(~ species) +
  scale_colour_manual(values = c(female = "#e76f51", male = "#264653"),
                      labels = c("Hembra", "Macho"), name = NULL) +
  labs(x = "Largo del pico (mm)", y = "Profundidad del pico (mm)") +
  theme(legend.position = "bottom")

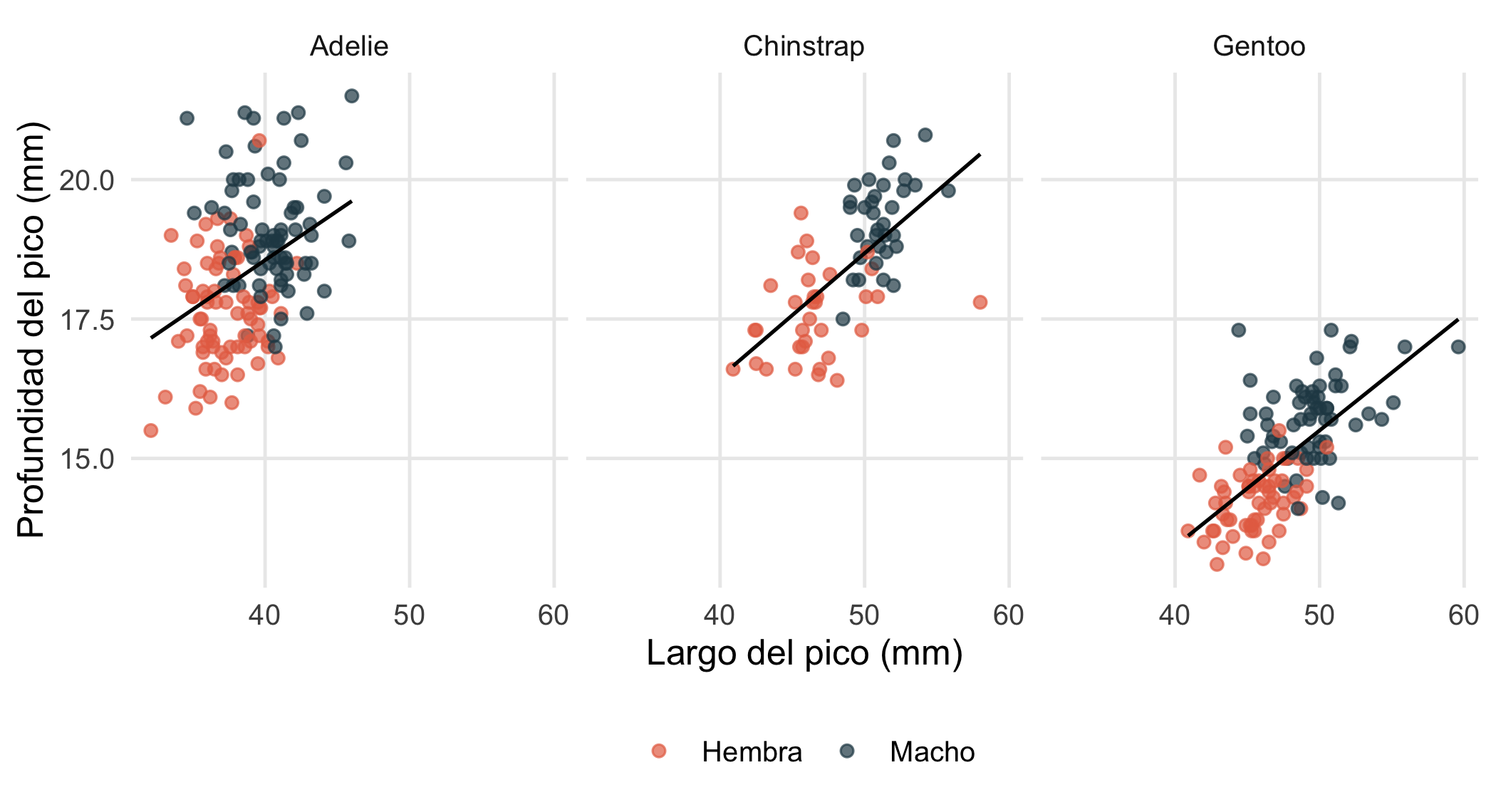

Figure 8: Relación entre el largo del pico y su profundidad, por especie y sexo. Dentro de cada especie la relación es positiva; si se mezclaran las tres especies en una sola recta parecería negativa (paradoja de Simpson).

Para combinar gráficos distintos en una figura usa patchwork: a | b los pone lado a lado, a / b uno encima del otro y plot_annotation() agrega títulos y letras de panel. Ya lo hemos usado en este cuaderno.

6. Leyendas, ejes y temas

La mayoría de los retoques finales se hacen con labs(), las escalas y theme():

ggplot(pd, aes(flipper_length_mm, body_mass_g, colour = species, shape = species)) +
  geom_point(size = 2, alpha = 0.75) +
  scale_colour_manual(values = okabe[c(2, 6, 3)], name = "Especie") +
  scale_shape_manual(values = c(16, 17, 15), name = "Especie") +   # misma "name" => leyenda única
  scale_y_continuous(labels = label_number(big.mark = ".", decimal.mark = ","),
                     breaks = seq(3000, 6000, by = 1000)) +
  labs(title = "Los pingüinos Gentoo son más grandes",
       subtitle = "Masa corporal según el largo de la aleta",
       x = "Largo de la aleta (mm)", y = "Masa corporal (g)",
       caption = "Fuente: Horst, Hill y Gorman (2020), paquete palmerpenguins") +
  guides(colour = guide_legend(nrow = 1)) +
  theme(legend.position = "top",
        legend.justification = "left",
        plot.title = element_text(face = "bold"))

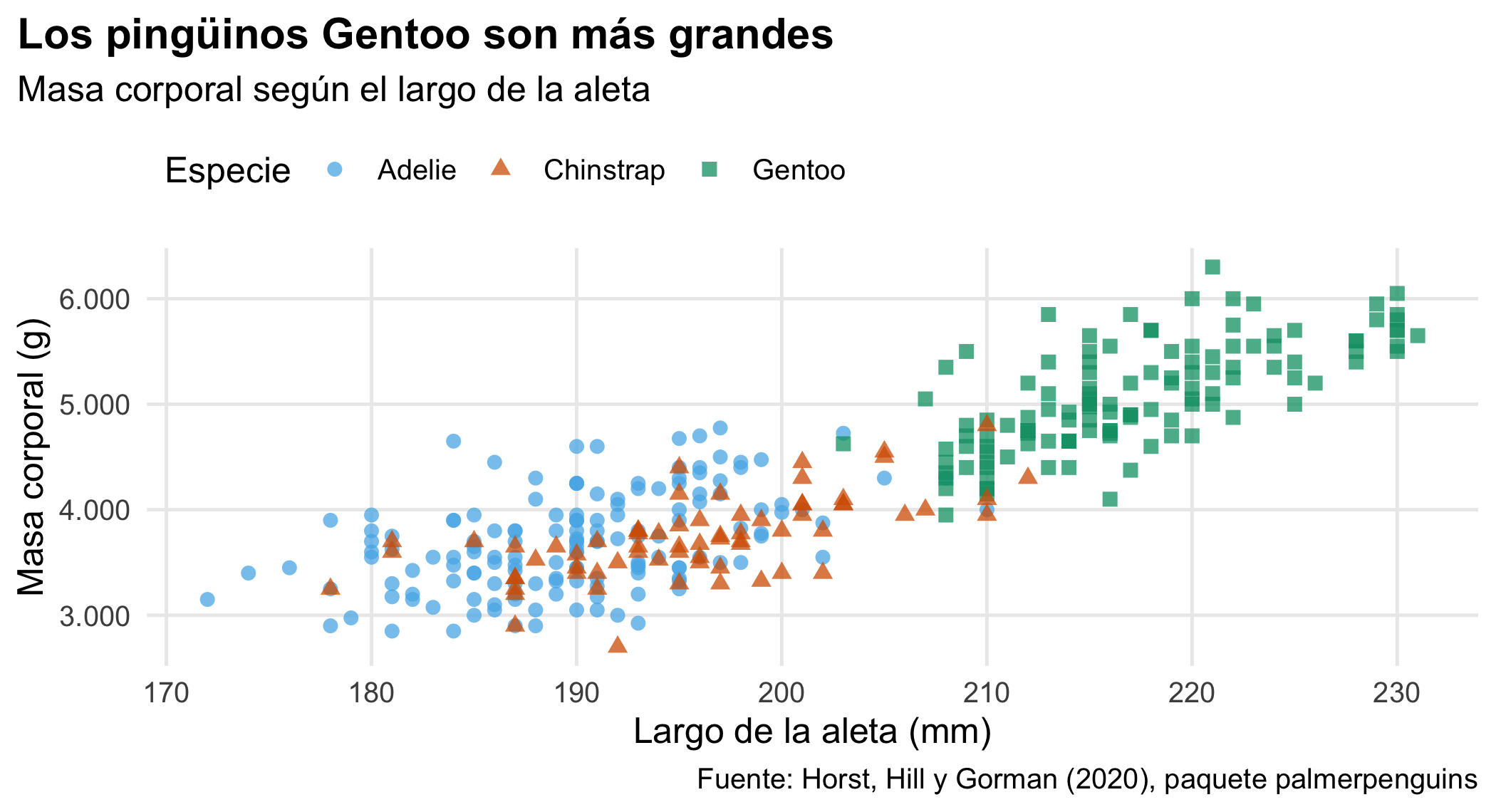

Figure 9: Personalización de leyenda, ejes y títulos.

Elementos útiles de theme(): legend.position ("top", "bottom", "none" o coordenadas), axis.text.x = element_text(angle = 45, hjust = 1) para etiquetas largas, panel.grid, text = element_text(family = ...). Para reordenar categorías usa fct_reorder() (Módulo 2).

7. Guardar y compartir

g <- ggplot(pd, aes(flipper_length_mm, body_mass_g)) + geom_point()

ggsave("figuras/aletas_masa.png", g, width = 16, height = 10, units = "cm", dpi = 300)
ggsave("figuras/aletas_masa.pdf", g, width = 16, height = 10, units = "cm")   # vectorial

Para revistas usa formato vectorial (PDF o SVG) si es posible, o PNG a 300 dpi como mínimo. Define siempre el tamaño en centímetros y ajusta base_size del tema para que el texto tenga entre 8 y 12 puntos en la figura final.

Gráficos interactivos

plotly::ggplotly() convierte un gráfico de ggplot2 en una versión interactiva (zoom, información al pasar el mouse). Es útil en páginas web como esta, aunque no en artículos impresos.

library(plotly)
g <- ggplot(pd, aes(flipper_length_mm, body_mass_g, colour = species,
                    text = paste0("Isla: ", island, "<br>Sexo: ", sex))) +
  geom_point(alpha = 0.7) +
  scale_colour_manual(values = okabe[c(2, 6, 3)]) +
  labs(x = "Aleta (mm)", y = "Masa (g)", colour = NULL)

ggplotly(g, tooltip = c("x", "y", "text"))

Ejercicios

  1. Capas. Con penguins, haz un diagrama de dispersión del largo del pico (bill_length_mm) contra su profundidad (bill_depth_mm), coloreando por especie y con una recta de ajuste global (en negro) y una recta por especie.
  2. Distribuciones. Compara la distribución del largo de aleta por isla con geom_violin() y superpón las medianas con stat_summary().
  3. Color. Reproduce un gráfico con la paleta scale_fill_viridis_d() y verifica que se distingue al convertirlo a escala de grises.
  4. Facetas. Grafica mpg (displ contra hwy) con una faceta por clase de vehículo (class) y ordena los paneles por la mediana de hwy.
  5. Series. Con economics, grafica el desempleo (unemploy) y sombrea los años de recesión (2008–2009) con annotate("rect", ...).

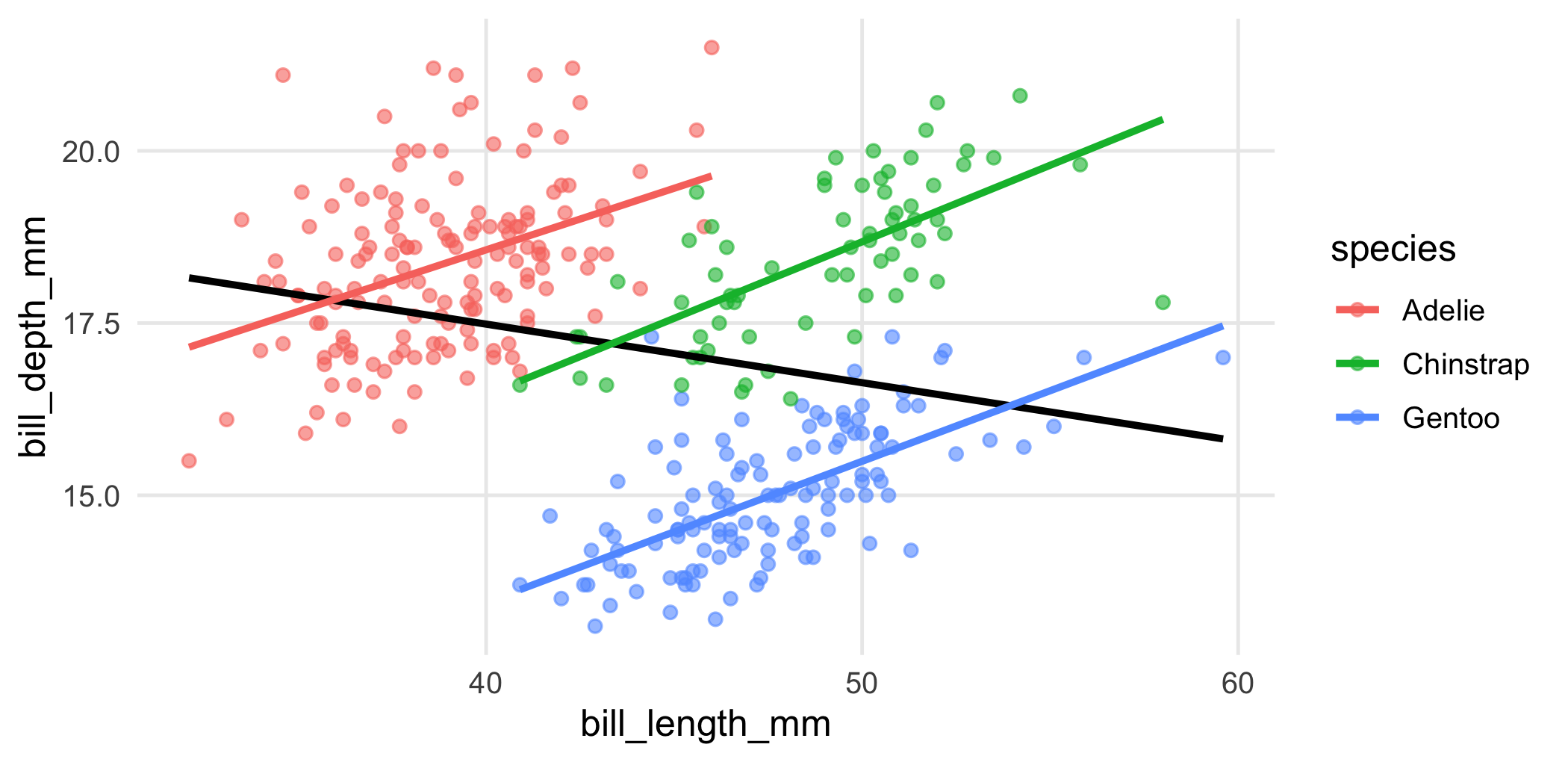

# 1
ggplot(pd, aes(bill_length_mm, bill_depth_mm)) +
  geom_point(aes(colour = species), alpha = 0.6) +
  geom_smooth(method = "lm", se = FALSE, colour = "black") +
  geom_smooth(aes(colour = species), method = "lm", se = FALSE)

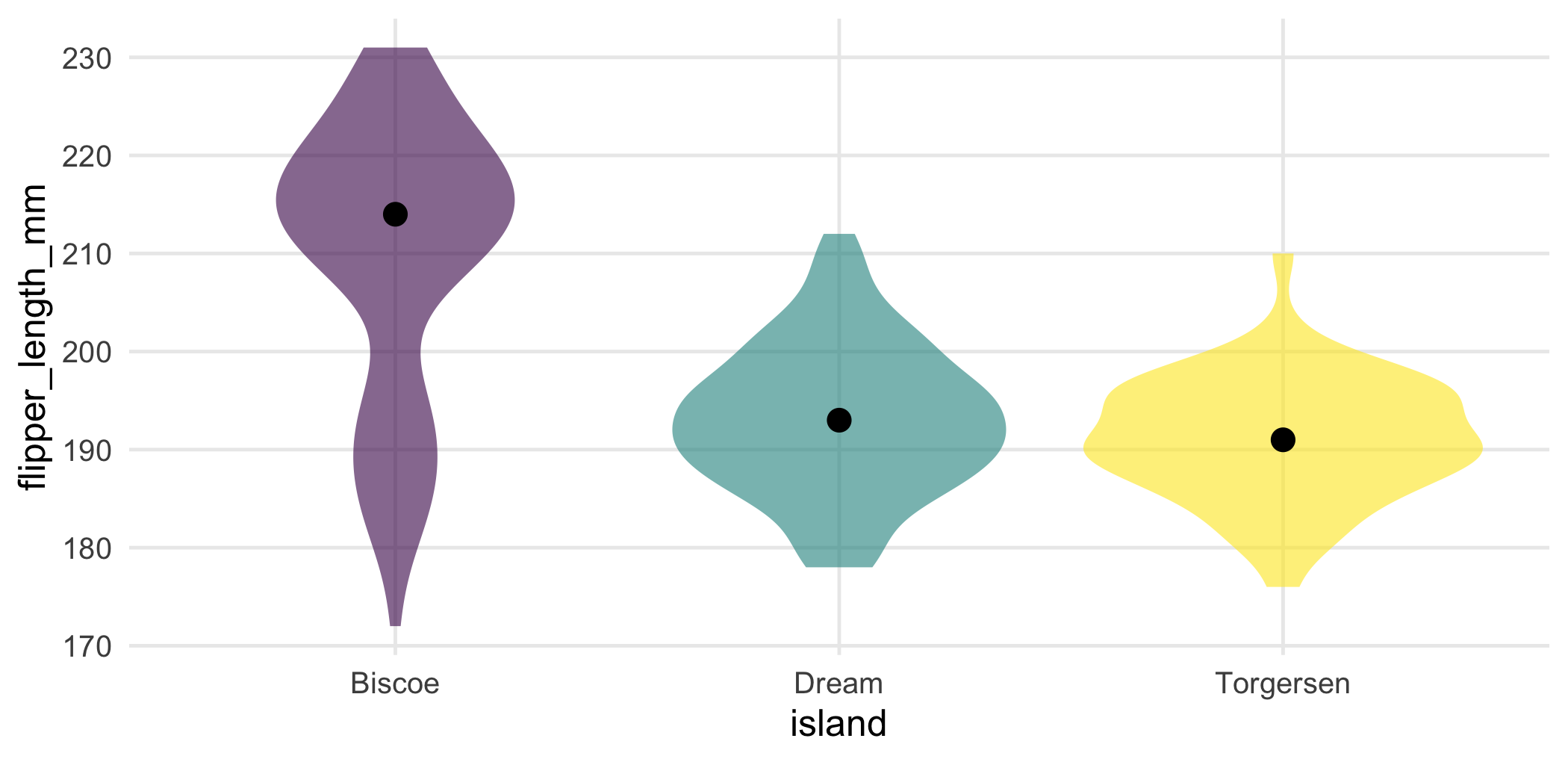

# 2
ggplot(pd, aes(island, flipper_length_mm, fill = island)) +
  geom_violin(alpha = 0.6, colour = NA) +
  stat_summary(fun = median, geom = "point", size = 3) +
  scale_fill_viridis_d(guide = "none")

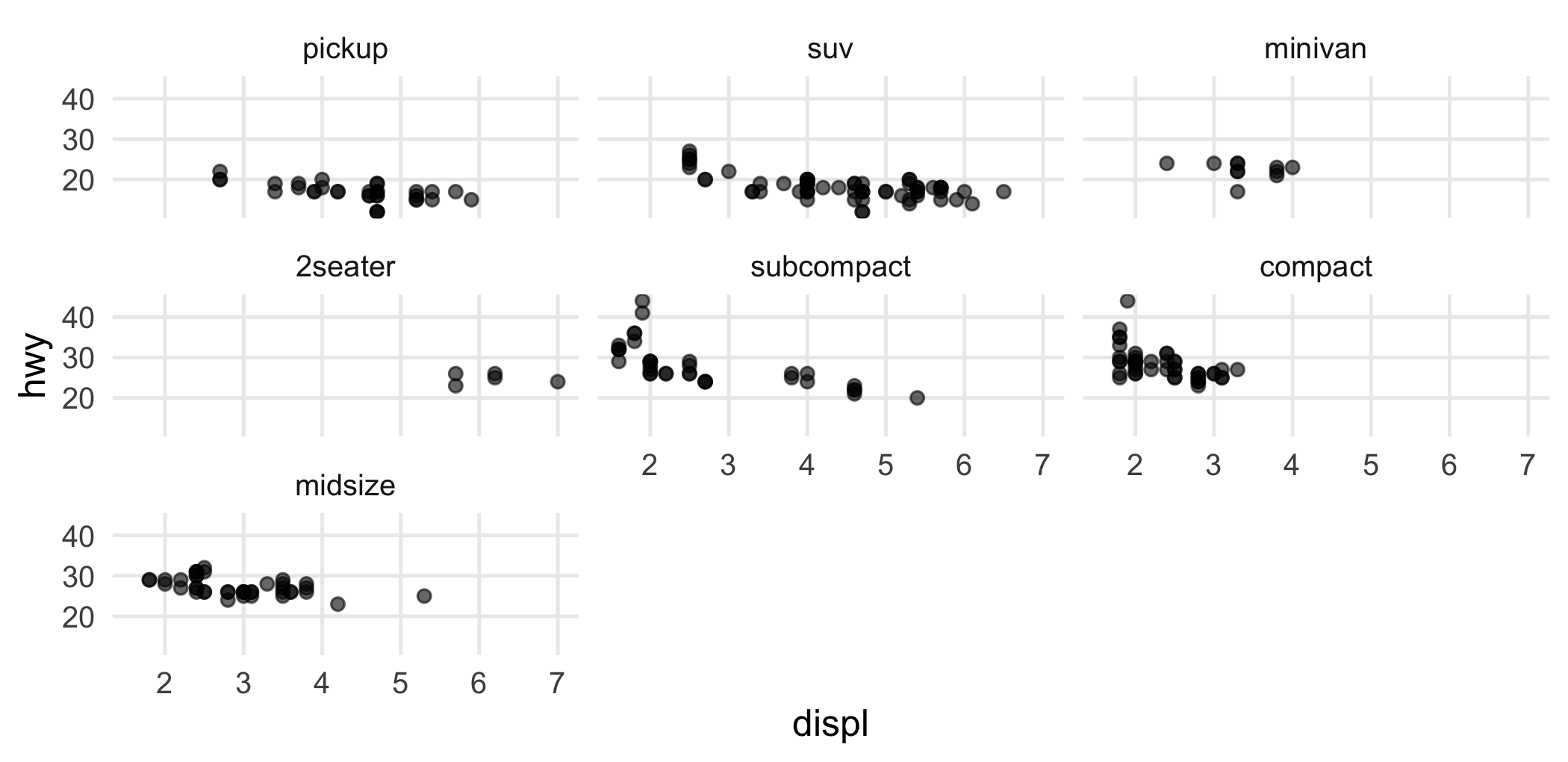

# 4
mpg |>
  mutate(class = fct_reorder(class, hwy, .fun = median)) |>
  ggplot(aes(displ, hwy)) + geom_point(alpha = 0.6) + facet_wrap(~ class)

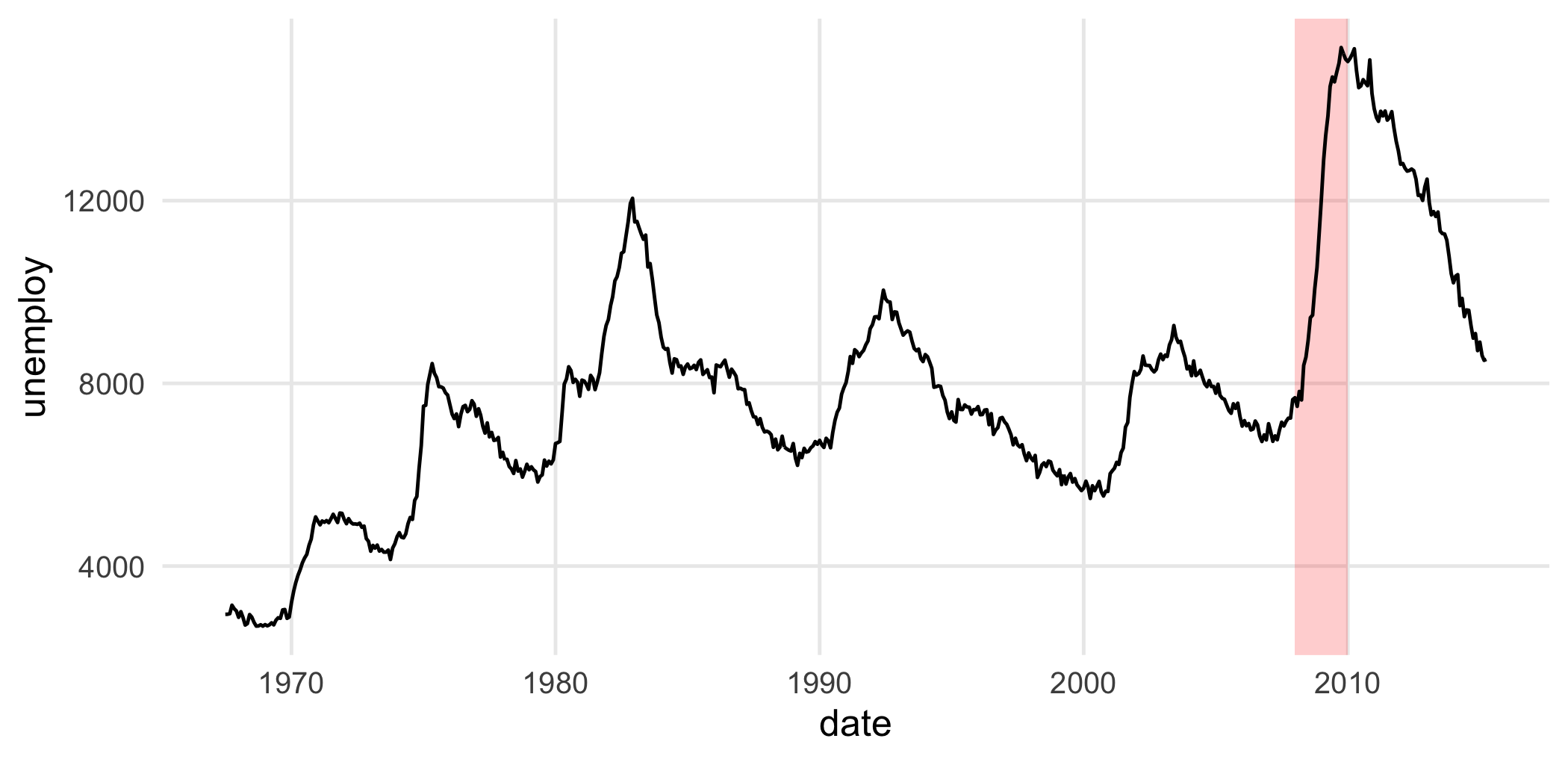

# 5
ggplot(economics, aes(date, unemploy)) +
  annotate("rect", xmin = as.Date("2008-01-01"), xmax = as.Date("2009-12-31"),
           ymin = -Inf, ymax = Inf, alpha = 0.2, fill = "red") +
  geom_line()

Para profundizar

NoteReproducibilidad

Este cuaderno se ejecutó con R 4.5.2 y ggplot2 4.0.1.
